Specifiche tecniche (immagini solo per riferimento)

1 、 Svolgitore idraulico bifacciale
Funzione	La funzione di questa unità è quella di smontare l'intera bobina di nastro di acciaio e fornire le materie prime necessarie alla macchina formatrice

Peso di caricamento	Massimo. 1,5 tonnellate /
teste di cono	Testa a doppio cono, rotazione automatica con telecomando e motore idraulico, sostituzione materiale

Tipo di struttura a testa di cono	combinazione di cursori, robusti e stabili

Espandi tipo	Espansione idraulica

Materialeeee delle teste dei coni	Mandrino: 42CrMo, forgiatura, rinvenimento complessivo;
	Piastra ad arco: tempera complessiva 45#
	Cursore a cuneo: acciaio 45# temperato
Tipo di freno	Tipo pneumatico

Dispositivo di bloccaggio del materiale	Modalità manuale

2 、 Tranciatura e saldatura di testa (Nota: è possibile utilizzare solo quelli con uno spessore di 0,5 mm o più)


Funzione	La sua funzione è quella di tagliare e allineare la testa e l'estremità di due strisce diverse, tagliare le parti irregolari e saldare insieme due strisce in modo che la linea possa lavorare in continuo

Tipo di taglio	Cesoia pneumatica, materiale: Cr12MoV

Tipo di bloccaggio	Bloccaggio pneumatico

Tipo di saldatura	Saldatura automatica TIG

3.1 、 Accumulatore di tipo verticale (la gamma di larghezza può essere regolata elettricamente con una catena)
Funzione	Viene utilizzato per accumulare nastri di acciaio sufficienti per garantire il funzionamento continuo della macchina

Dimensioni esterne	Lunghezza 5,5 mt

Motore di alimentazione	4KW (motore CA con regolazione della velocità a frequenza variabile)
Velocità di alimentazione	MASSIMA 200 m/min
Capacità di archiviazione	150～300m

3.2 、 Accumulatore orizzontale (3.1 e 3.2 a scelta del cliente)

Funzione	Viene utilizzato per accumulare nastri di acciaio sufficienti per garantire il funzionamento continuo della macchina
Funzione
Dimensioni esterne	D.O. 3,0 m
Motore di alimentazione	11 KW (motore AC con regolazione della velocità a frequenza variabile)
Motore di stoccaggio	15 KW (motore AC con regolazione della velocità a frequenza variabile)
Velocità di alimentazione	MAX200m/min

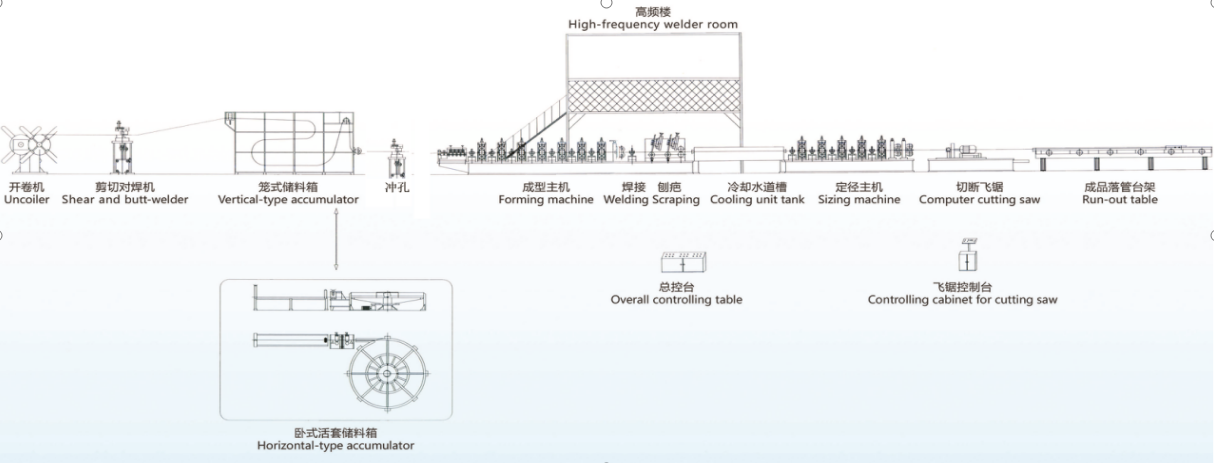

3 、Macchina principale per la formatura e il dimensionamento (otto anteriori, sei posteriori, letto integrale) Macchina principale
Disposizione delle unità:
	Formatura: 2 rulli livellanti→V→7 rulli livellanti→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V→5 H→5 V→6H→6 V→7 H→7V→8H→8V

	Guida ed estrusione a 2 o 3 rulli → Raschietto → Lucidatura→Raffreddamento ad acqua

	Dimensionamento:1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →misurazione della velocità→Raddrizzamento
1 ） Dispositivo di alimentazione e livellamento
Funzione	I nastri di acciaio vengono raddrizzati e appiattiti per garantire che siano centrati e diritti quando entrano nella zona di formatura.
	con dispositivo di livellamento a 7 rulli per entrare costantemente nella macchina formatrice
Struttura
	1 rullo anti salto, 2 rulli guida verticale, 7 rulli livellanti

2 ） Macchina formatrice

Funzione	Può spremere gradualmente nastri di acciaio in tubi grezzi formando rotoli e inviarli alla saldatrice,

Tipo di formatura	Forma a W realizzata, tipo con foro a doppio raggio

Supporti a rulli orizzontali	8stand
Supporto a rullo verticale	8 stand
Supporti a rulli orizzontali

Quantità	8 impostare
Struttura
Struttura	Telaio a portale a doppia colonna, con il telaio terminale operativo in grado di sostituire il rullo laterale
Materiale dei supporti orizzontali	Parti in acciaio fuso di precisione
Diametro dell'albero orizzontale	Φ36mm
Materiale dell'albero orizzontale	42CrMo, normalizzato HB260~290, tempra superficiale ad alta frequenza HRC50~55
Materiale dell'albero orizzontale	Tempra Tempra superficiale
Opzioni: il dispositivo di supporto a rullo orizzontale adotta una regolazione sincrona con ingranaggio a vite senza fine e un righello, che può regolare in modo accurato e sincrono l'altezza del cursore sul rullo piatto, rendendo più semplice e preciso il cambiamento di diverse dimensioni. （Prezzo extra）

Supporto a rullo verticale
Quantità	8stand
Struttura	Struttura a doppio perno, rinforzata e fissata con piastre a strappo; Il laminatoio è montato sull'albero dei rulli tramite cuscinetti, facilitando la sostituzione dei rulli.

Materiale dei supporti verticali	QT400Il cursore è del tipo a fessura (alta precisione, non facilmente danneggiabile)
Diametro dell'albero verticale	Φ25mm
Materiale dell'albero verticale	40Cr, normalizzato HB260~290, tempra superficiale ad alta frequenza HRC50~55
	Tempra Tempra superficiale
Metodo di regolazione del rullo	Il centro e la posizione dei due alberi dei rulli vengono regolati regolando il manicotto della vite e il dado di regolazione è un dado di rame; L'altezza del rullo verticale viene regolata con precisione regolando il dado.

cambio
Quantità	4 impostare
Materiale della scatola	QT400
Tipo di trasmissione	Trasmissione ad ingranaggi conici a spirale
Materiale dell'ingranaggio conico a spirale
Materiale dell'ingranaggio conico a spirale	20CrMnTi Forgiatura, trattamento di tempra della superficie del dente
Materiale dell'albero del cambio	40Cr, normalizzato HB260~290, tempra superficiale ad alta frequenza HRC50~55
Materiale dell'albero del cambio	Tempra Tempra superficiale

3) sezione di saldatura
① Guidare
Funzione	La funzione di questa unità è quella di trasmettere il tubo grezzo al dispositivo di estrusione
Struttura	Tipo a 2 rulli, regolabile orizzontalmente e verticalmente e può ruotare ad un certo angolo. Le regolazioni orizzontali e verticali vengono effettuate tramite aste a vite, mentre le regolazioni della rotazione del telaio vengono effettuate tramite ingranaggi a vite senza fine.
Struttura
materiale dell'albero	40Cr, normalizzato HB260~290, tempra superficiale ad alta frequenza HRC50~55
materiale dell'albero	Tempra Tempra superficiale
② Dispositivo di spremitura (tipo SQ a due o tre rulli)
Funzione	il cordone di saldatura verrà chiuso
Struttura	Due o tre rulli tipo SQ, struttura a doppio perno, fissaggio rinforzato con piastra di trazione
materiale dell'albero	40Cr, normalizzato HB260~290, tempra superficiale ad alta frequenza HRC50~55
materiale dell'albero	Tempra Tempra superficiale
③ Raschietto
Funzione	utilizzare un coltello raschietto per rimuovere il cordone di saldatura esterno, il cordone di saldatura sarà liscio e pulito.
Struttura	2 set di raschietti; Il raschietto può essere regolato verso l'alto, verso il basso e orizzontalmente e dispone di una funzione di sollevamento rapido. Sotto il porta lama è previsto un pallet o un rullo;
④ Lucidatura
Funzione	Stabilizzazione di tubi in acciaio e appiattimento di bave esterne e parti irregolari
materiale dell'albero	40Cr, normalizzato HB260~290, tempra superficiale ad alta frequenza HRC50~55Tempering Surface quenching
4) Serbatoio di raffreddamento
Funzione	adottare il tipo di spruzzatura del serbatoio dell'acqua per assicurarsi che il tubo grezzo si raffreddi sufficientemente.
Funzione
Struttura	Struttura saldata a scatola, il tubo dell'acqua superiore è realizzato a forma di spruzzo per spruzzare e raffreddare il tubo d'acciaio.
Struttura

5) Macchina per dimensionare （ Sei piatti, sei verticali, 2 serie di stiratura turca ）
Funzione
Funzione	La funzione del dispositivo quadrato di spinta del tipo a quattro rulli è quella di deformare online il tubo d'acciaio sagomato con precisione in un tubo con spaziatura quadrata e raddrizzarlo approssimativamente per ottenere dimensioni geometriche e planarità ideali.
① Supporto orizzontale	6 set, come formare una macchina
② Supporto a rullo verticale	6 set, come la macchina formatrice

3）Dispositivo per lisciare (vedi l'ultimo turco - capi sopra)
Tipo di dispositivo per la stiratura
	Turco - teste ruotabili a 360°
Struttura
	Telaio a 2/4 rulli, con rulli di laminazione distribuiti sulla stessa superficie, regolabili orizzontalmente e verticalmente e in grado di ruotare ad un certo angolo. Le regolazioni orizzontali e verticali vengono effettuate tramite aste a vite, mentre le regolazioni della rotazione del telaio vengono effettuate tramite ingranaggi a vite senza fine.
Diametro dell'albero	Φ25mm
Materiale dell'albero	40Cr, normalizzato HB260~290, tempra superficiale ad alta frequenza HRC50~55
	Tempra Tempra superficiale

6) Dispositivo comandato principale
Via di guida
Via di guida	Motore→Riduttore→Riduttore→Alberi universali→Alberi orizzontali
Modello del motore principale, potenza	Motore CC da 45 kW ， 1 set ；
Riduttore	ZLY160 ， 1 set ；
Cambio	Parte costituente ： 4 insiemi ； Parte dimensionamento ： 3 set

	Scatola di trasmissione ad ingranaggi per ombrello a spirale, con elevata capacità di carico, elevata efficienza di trasmissione e lunga durata.
	Materiale dell'ingranaggio dell'ombrello a spirale: 20CrMnTi, tempra, tempra superficiale. Profondità dello strato cementato 1,1 ~ 1,5 mm, durezza di tempra superficiale HRC55 ~ 60.

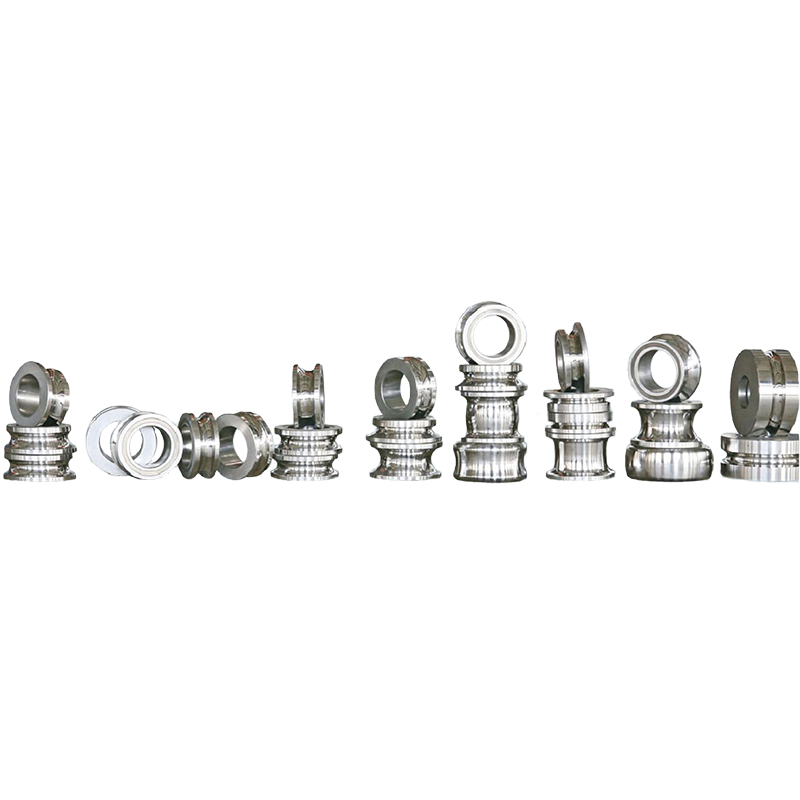

5 、 Rullo
Rotolare	Material ： Cr12 ， Durezza del trattamento termico: HRC58 - 62. Il taglio del filo della sede della chiavetta e la lavorazione CNC garantiscono la precisione della forma del foro e la lucidatura della superficie di lavoro.
estrudere il rotolo	Material ： H13 ， Durezza del trattamento termico: HRC50 - 53. Taglio a filo della sede della chiavetta, tornio CNC per profili, lucidatura della superficie di lavoro.
Rotolareer pad	Material ： acciaio 45#.

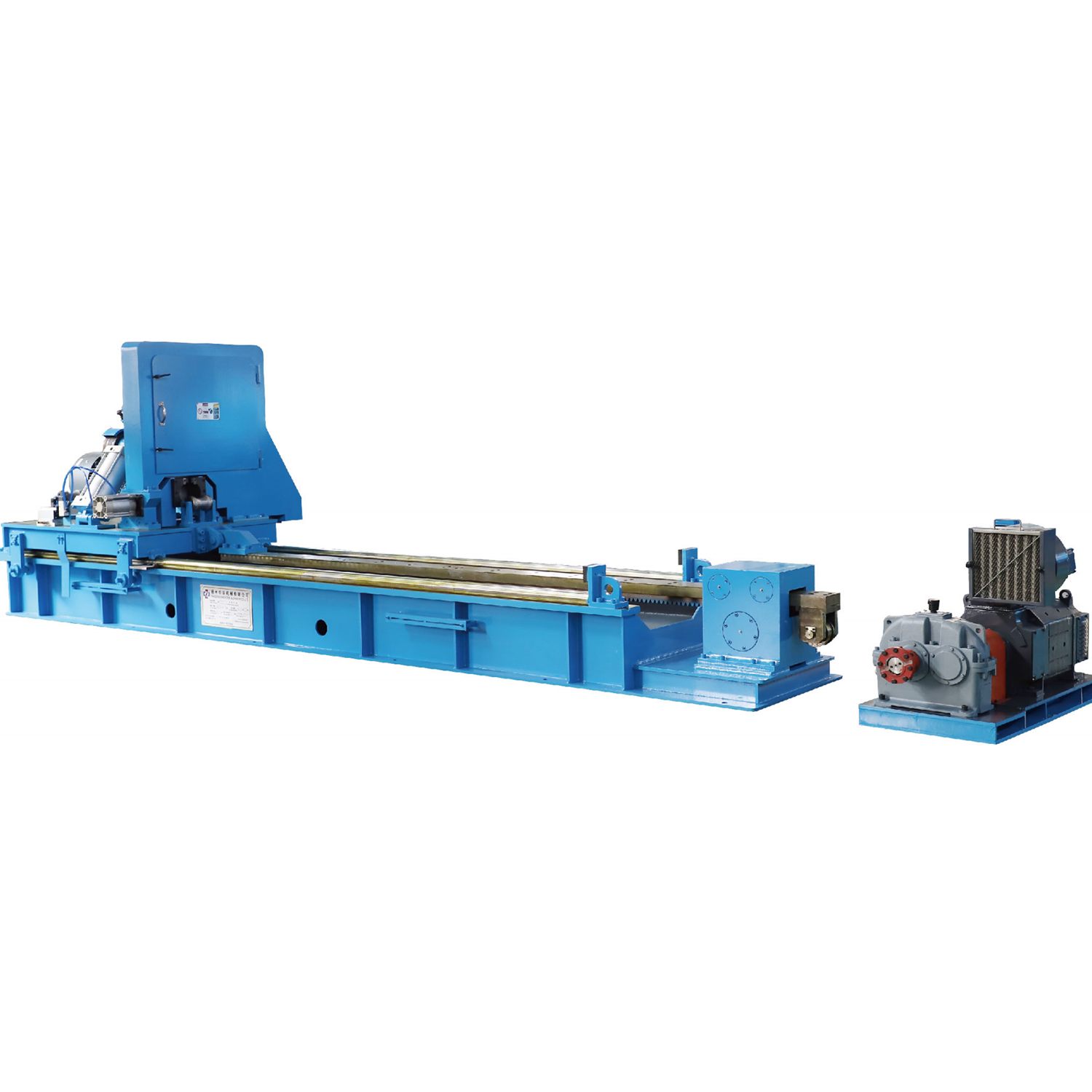

6.1 、 Sega da taglio a caldo
Struttura	PLC, taglio ordinario della lama per sega
（1） Diametro massimo di taglio	Φ25mm
（2） spessore massimo di taglio	Δ 1.0 mm
（3）Lunghezza e precisione di taglio	L=3~8m,≤±3mm
（4）tipo di azionamento	Sega pneumatica (testa della sega allargata e rinforzata)
（5）dimensione della lama della sega	Φ300mm×Φ50mm×1,0/1,5mm
（6）motore di guida	Motore CA da 15KW
（7）motore di taglio	Motore CA da 7,5 KW
（8）Morsetto	Morsetto dell'aria

6.2 、 Sega per taglio a freddo
Struttura	Taglio servocontrollato
（ 1 ）、 Diametro massimo di taglio	Φ25mm
（ 2 ）、 spessore massimo di taglio	∆1,0 mm
（ 3 ）、 lunghezza e precisione di taglio	L=4~8m,≤±2mm
（ 4 ）、 tipo di guida	Servomotore/vite a ricircolo di sfere/guida lineare
（ 5 ）、 dimensione della lama della sega	Acciaio rapido Φ350mm-HSS
（ 6 ）、 motore di guida	Servomotore Yaskawa da 11KW
（ 7 ）、 motore di taglio	Motore CA da 7,5 KW
（ 8 ） Motore di alimentazione	Servomotore Yaskawa da 1,8 kW
（ 9 ）、 velocità di taglio	20-120 metri/minuto

7 、 Tavolo trasportatore
Funzione
Funzione	La funzione è quella di accelerare la separazione dei tubi di acciaio tagliati a lunghezze fisse e trasportarli nell'area di imballaggio
Motore di trasmissione	2,2KW
Motore di trasmissione	Motore AC con regolazione della velocità a frequenza variabile
Quantità of feeding rollers	9 set
Lunghezza	9 M

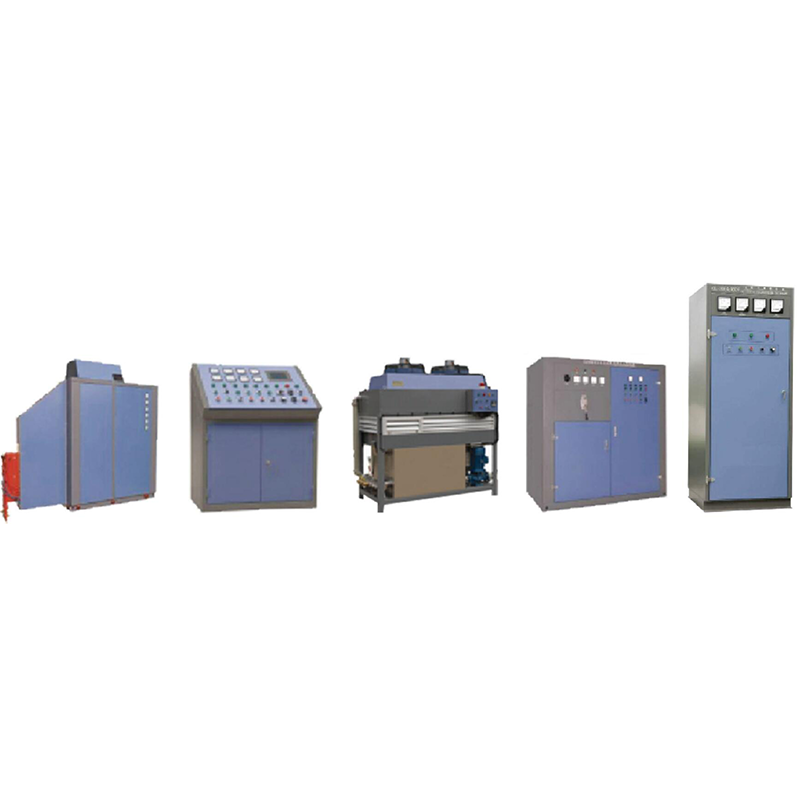

Saldatrice ad alta frequenza da 8、150KW
Introduzione	L'intera apparecchiatura è controllata da un sistema PLC per ottenere funzioni complete di controllo di interblocco e diagnosi dei guasti e lo stato operativo dell'apparecchiatura viene monitorato tramite uno schermo LCD

Composizione	ARMADIO RADDRIZZATORE
	ARMADIO INVERTER
	DISPOSITIVO DI RAFFREDDAMENTO
	TAVOLO OPERATORIO
	TRASFORMATORE
	REGOLATORE DI VELOCITÀ CC

9 、 Macchina per spruzzare zinco (opzione cliente)
Panoramica	L'arco brucia su entrambe le estremità del filo come fonte di calore, provocando la fusione del filo. Allo stesso tempo, l'aria compressa atomizza il filo fuso in goccioline di gas, che vengono poi spruzzate ad alta velocità sulla superficie del pezzo pretrattato. Forma un rivestimento completo.

Modello della macchina	Gamma di produzione	Intervallo di spessore della parete	Velocità di fresatura	Potenza ad alta frequenza
HG16	Φ8~Φ25 millimetri	δ0,3~1,0 mm	20~120	100KW
HG16	□6×6~20×20	□δ≤0,8 mm	20~120	100KW

Articolo	Parametro	Osservazioni
Direzione dell'alimentazione	Ingresso da sinistra o da destra (dipende dal layout del processo dell'officina del cliente)	Di fronte all'attrezzatura, la direzione di entrata della materia prima

Potenza totale dell'attrezzatura	Circa 180KW (macchina principale 45KW macchina ausiliaria ad alta frequenza 100KW 35KW)

Standard di tensione di alimentazione	380 V/50 Hz; Sistema trifase a quattro fili	Armadio di distribuzione a bassa tensione, cavi, forniti dal cliente

Area attrezzature coperta	L30-35M×L 4,5M	Secondo la disposizione dell'attrezzatura

L'area delle saldatrici ad alta frequenza è coperta	L6M×L 3M×A 2,8M

Approvvigionamento idrico (riciclato)	Una piscina di raffreddamento: 20m³; Un set di pompe ad alta pressione. In alternativa, il fornitore può fornire all'acquirente i disegni di fabbrica e, sulla base di essi, creare un piano di layout del corso d'acqua.	Il cliente fornisce autonomamente una piscina d'acqua, una pompa dell'acqua, un sistema idraulico e una torre di raffreddamento

Fornitura d'aria	Compressore d'aria: un set da 1,6 m³ per tubi in acciaio comuni; se il tubo zincato necessita di 3,5 m³	Il cliente fornisce autonomamente un compressore d'aria, un serbatoio di stoccaggio dell'aria e una tubazione

Attrezzature di sollevamento	Aereogru da 5~10 tonnellate: due set	Il cliente si autofornisce
Parti di consumo normali	（1）Coltelli raschiatori
	（2）Lama per sega
	（3）Ferrite
	(4) Bobina di induzione (tubo di rame, tubo isolato)

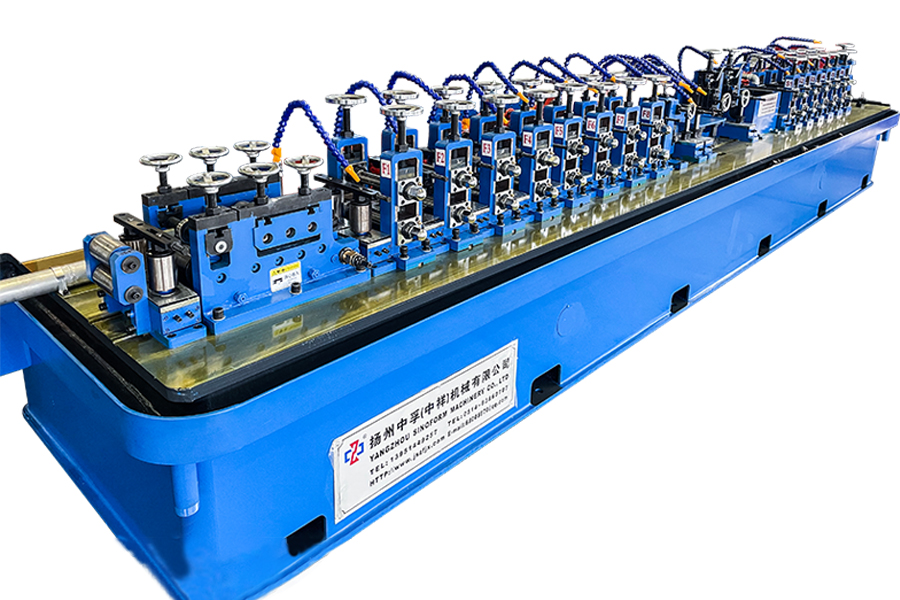

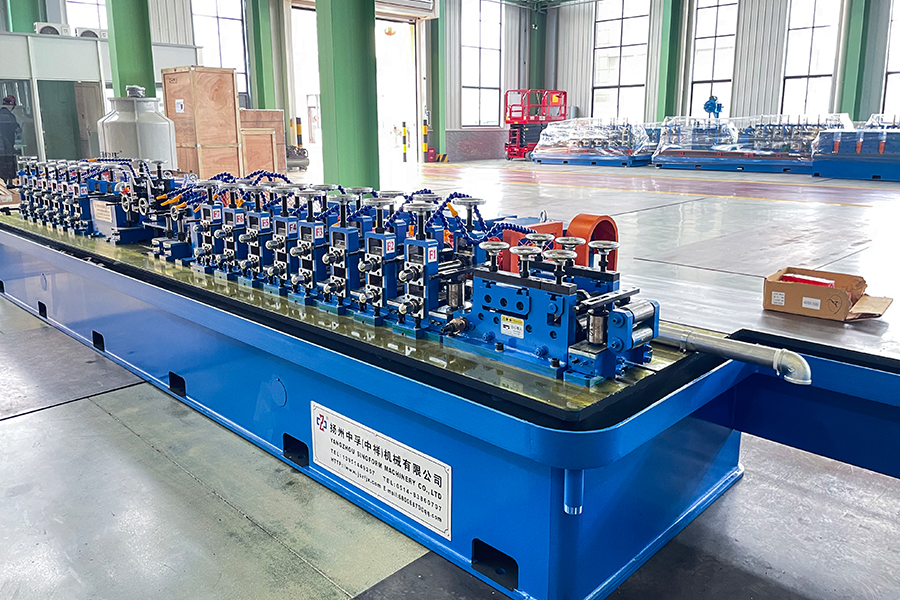

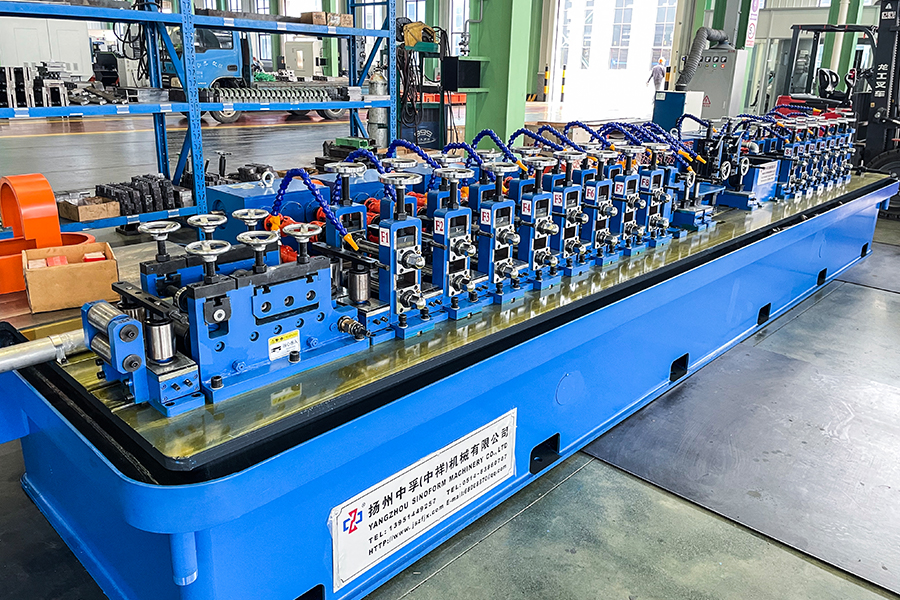

Macchina per la produzione di tubi ad alta precisione HG16
